Orchestrateurs - Swarm

Docker Swarm​

Docker swarm est la solution de Docker pour exécuter Docker sur plusieurs hôtes.

La solution n'a jamais résolu les problèmes complexes et d'échelle de la production.

Aujourd'hui le produit est toujours disponible mais n'a plus de visibilité pour l'avenir.

Architecture de Swarm​

Docker Swarm est la solution native d'orchestration de conteneurs de Docker

Swarm permet de gérer un cluster de machines Docker comme une seule entité virtuelle.

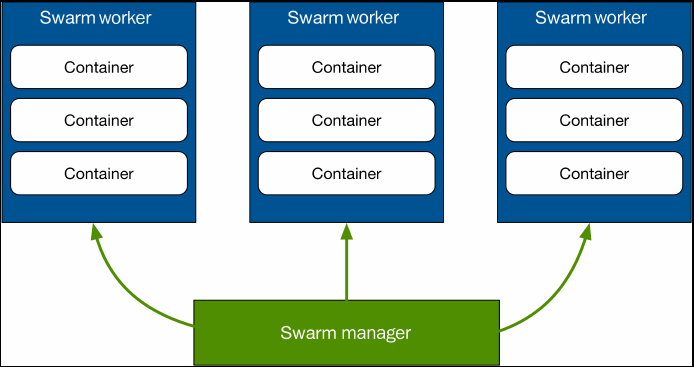

L'architecture de Swarm est composée d'un control plane et de worker nodes.

Tout est géré via docker qui fournit l'interconnexion réseau, l'élection du service principal dans le control plane, la répartition des conteneurs sur les worker nodes.

Un noeud peut faire partie des deux groupes : être à la fois membre du control plane et héberger des services.

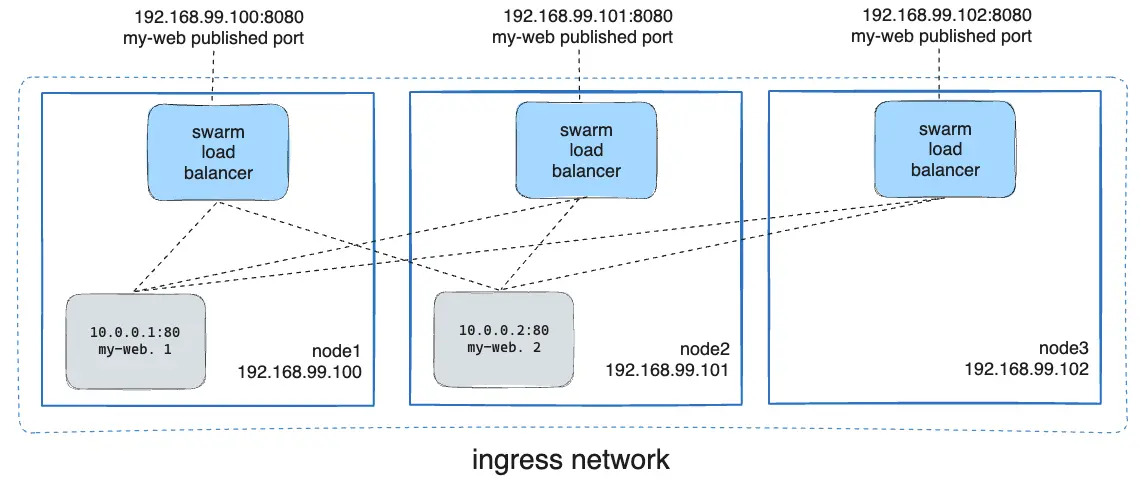

Les requêtes arrivant sur un noeud du cluster sont routées vers le conteneur adapté le plus proche via le docker proxy.

Les rôles des nœuds (manager, worker)​

Un cluster Swarm est composé de nœuds managers et workers :

  • Manager nodes : Gèrent l'état du cluster, orchestrent les services, maintiennent le consensus
  • Worker nodes : Exécutent les tâches (containers) assignées par les managers
# Initialiser un swarm
$ docker swarm init --advertise-addr <MANAGER-IP>

# Rejoindre un swarm en tant que worker
$ docker swarm join --token <WORKER-TOKEN> <MANAGER-IP>:2377

# Lister les nœuds
$ docker node ls

Différences et relations entre Swarm et Kubernetes​

Swarm et Kubernetes sont deux orchestrateurs avec des approches différentes :

AspectDocker SwarmKubernetes
ComplexitéSimple à déployerPlus complexe
ScalingScaling rapideScaling avancé
ÉcosystèmeIntégré DockerVaste écosystème
YAMLSyntaxe simpleSyntaxe complexe

Kompose : Outil pour convertir des docker-compose.yml en ressources Kubernetes

Orchestrateur Swarm sur K8S : Possibilité d'exécuter Swarm dans des pods Kubernetes

Swarm est un composant natif de Docker via swarmkit.


$ docker swarm --help

Usage:  docker swarm COMMAND

Manage Swarm

Commands:
  ca          Display and rotate the root CA
  init        Initialize a swarm
  join        Join a swarm as a node and/or manager
  join-token  Manage join tokens
  leave       Leave the swarm
  unlock      Unlock swarm
  unlock-key  Manage the unlock key
  update      Update the swarm

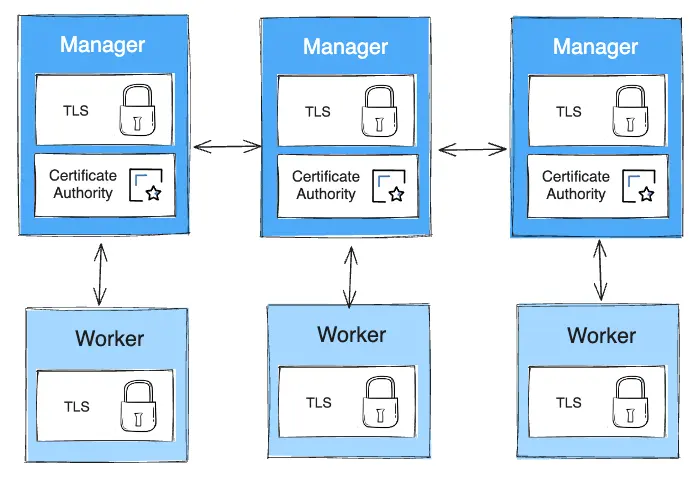

La sécurisation de la communication est assurée par une chaine de certificats x509.

Par défaut le premier serveur sur lequel le control plane a été initié va générer une Autorité de Certification racine, mais il est possible d'utiliser une autorité de certification externe.

Pour rejoindre le cluster dans un rôle ou un autre, il faut fournir

Les services​

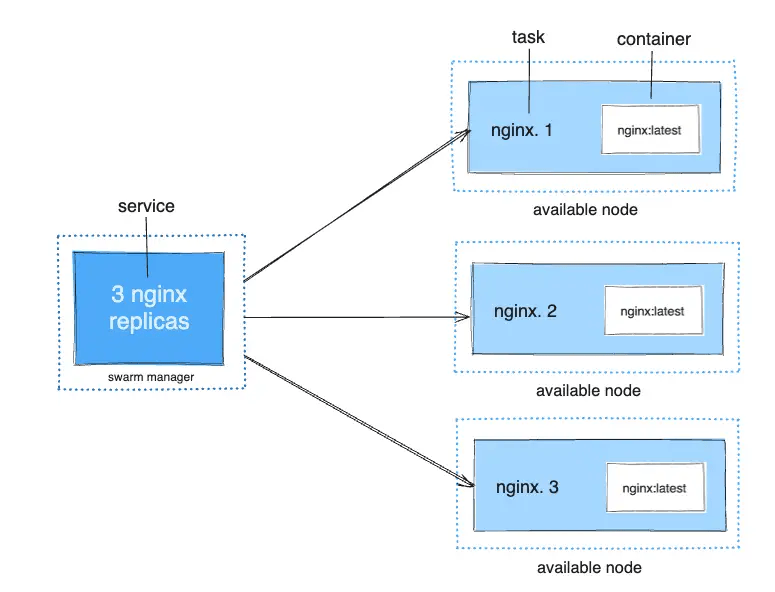

Les services sont la partie opérationnelle de Swarm : ils permettent de répartir des réplicas de conteneurs sur les worker nodes.


$ docker services --help

Usage:  docker service COMMAND

Manage services

Commands:
  create      Create a new service
  inspect     Display detailed information on one or more services
  logs        Fetch the logs of a service or task
  ls          List services
  ps          List the tasks of one or more services
  rm          Remove one or more services
  rollback    Revert changes to a service's configuration
  scale       Scale one or multiple replicated services
  update      Update a service

Le moyen le plus pratique de gérer les services est d'utiliser des fichiers de type docker compose.

Certaines parties de la specification Compose sont uniquement destinés aux services

La référence complète de tout ce qu'il est possible de définir est sur :

https://github.com/compose-spec/compose-spec/blob/main/05-services.md

Mise en oeuvre​

  • Se grouper par 2 ou 3 pour créer un cluster à partir de vos VM respectives (il faut utiliser une commande Swarm pour récupérer les instructions nécessaires : docker swarm init devrait vous orienter).

  • Si grouper plusieurs des VM n'est pas possible, vous pouvez faire un cluster à un seul noeud, ou bien créer un cluster multi-nodes très simplement avec l'interface du site Play With Docker, il faut s'y connecter avec vos identifiants Docker Hub. Vous pouvez vous connecter à ces VM en SSH.

  • Vous pouvez faire docker swarm --help pour obtenir des infos manquantes, ou faire docker swarm leave --force pour réinitialiser votre configuration Docker Swarm si besoin.

  • N'hésitez pas à regarder dans les logs avec systemctl status docker comment se passe l'élection du nœud leader, à partir du moment où vous avez plus d'un manager.

Créer un service​

Afin de visualiser votre installation Swarm, l'application Portainer est très pratique.

On peut aussi utiliser Docker swarm vizualizer : https://github.com/dockersamples/docker-swarm-visualizer

docker run -d -p 8080:8080 -v /var/run/docker.sock:/var/run/docker.sock dockersamples/visualizer

En ligne de commande​

En ligne de commande : docker service create --name whoami --replicas 5 -p 9999:80 traefik/whoami

Avec la clé deploy:​

A l'aide de la propriété deploy: de docker compose, créer un service en 5 exemplaires (replicas) à partir de l'image traefik/whoami accessible sur le port 9999 et connecté au port 80 des 5 replicas.

Correction
services:
  whoami:
    image: traefik/whoami
    ports:
      - 9999:80
    deploy:
      replicas: 5

Accédez à votre service depuis un node et actualisez plusieurs fois la page (Ctrl+Maj+R sinon le cache du navigateur vous embêtera). Les informations affichées changent. Pourquoi ?

  • Lancez une commande service scale pour changer le nombre de replicas de votre service et observez le changement avec docker service ps hello

Administrer les Docker Secrets​

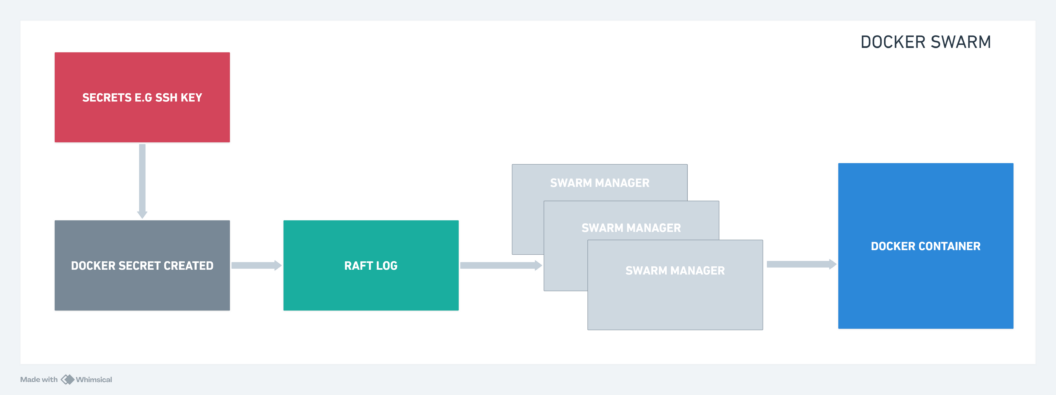

Les secrets permettent de gérer les données sensibles de manière sécurisée :

# Créer un secret depuis un fichier
$ echo "mon-mot-de-passe" | docker secret create db_password -

# Créer un secret depuis la ligne de commande
$ docker secret create api_key "ma-clé-secrète"

# Lister les secrets
$ docker secret ls

# Utiliser un secret dans un service
$ docker service create \
    --name webapp \
    --secret source=db_password,target=/run/secrets/db_password \
    nginx:latest

Les secrets sont :

  • Chiffrés au repos
  • Transmis de manière sécurisée
  • Montrés uniquement aux services autorisés
  • Stockés dans le Raft log du swarm

Swarm Manager Locking​

Protection contre la perte de quorum en cas de panne des managers :

# Vérifier l'état actuel du swarm
$ docker swarm unlock-key

# Régénérer la clé de déverrouillage
$ docker swarm unlock-key --rotate

# Déverrouiller un manager verrouillé
$ docker swarm unlock

Fonctionnement :

  • En cas de perte de quorum, les managers se verrouillent automatiquement
  • Nécessite une clé de déverrouillage pour reprendre le contrôle
  • Protège contre les scenarios "split-brain"

Les déploiements, rollbacks et le monitoring (Prometheus)​

Gestion des déploiements et rollbacks :

# Déployer un service avec mise à jour progressive
$ docker service create \
    --name web \
    --replicas 3 \
    --update-delay 10s \
    --update-parallelism 1 \
    nginx:1.18

# Mettre à jour un service
$ docker service update \
    --image nginx:1.19 \
    web

# Rollback d'un service
$ docker service update --rollback web

# Surveiller les déploiements
$ docker service ps web

Intégration Prometheus :

version: '3.8'
services:
  app:
    image: mon-app:latest
    ports:
      - "8080:8080"
    deploy:
      replicas: 3
    labels:
      - "com.docker.prometheus.scrape=true"
      - "com.docker.prometheus.port=8080"
      - "com.docker.prometheus.path=/metrics"

Les contraintes de placement des conteneurs​

Contrôler où les conteneurs sont déployés dans le cluster :

version: '3.8'
services:
  database:
    image: postgres:13
    deploy:
      replicas: 1
      placement:
        constraints:
          - node.role == manager
          - node.labels.disk == ssd
        preferences:
          - spread: node.labels.datacenter

  cache:
    image: redis:6
    deploy:
      placement:
        constraints:
          - node.labels.redis == true

Types de contraintes :

  • node.role == manager|worker
  • node.labels.key == value
  • engine.labels.key == value
  • node.hostname == hostname

Le clustering, le calcul du quorum et l'algorithme de Raft​

Architecture de consensus distribué :

# Recommandations pour la configuration des managers
# Nombre impair de managers recommandé

# 3 managers : tolère la perte d'1 manager
# 5 managers : tolère la perte de 2 managers
# 7 managers : tolère la perte de 3 managers

# Ajouter un manager
$ docker swarm join-token manager

# Calcul du quorum : (n/2) + 1
# Ex: 3 managers → quorum = 2
# Ex: 5 managers → quorum = 3

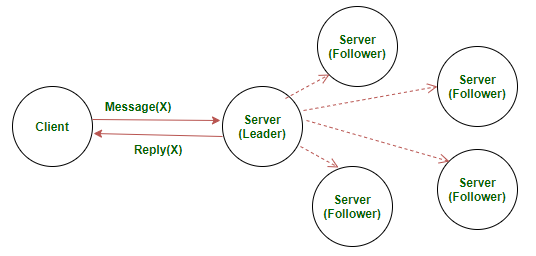

Algorithme Raft :

  • Élection de leader
  • Réplication des logs
  • Tolérance aux pannes
  • Cohérence forte

Une base de données distribuée (Postgres HA)​

Déploiement de PostgreSQL haute disponibilité avec Swarm :

version: '3.8'

services:
  postgres-primary:
    image: postgres:13
    environment:
      POSTGRES_DB: myapp
      POSTGRES_USER: admin
      POSTGRES_PASSWORD_FILE: /run/secrets/db_password
    secrets:
      - db_password
    volumes:
      - postgres_data:/var/lib/postgresql/data
    deploy:
      replicas: 1
      placement:
        constraints:
          - node.labels.db == primary
      restart_policy:
        condition: on-failure

  postgres-replica:
    image: postgres:13
    command: >
      sh -c "
        until pg_basebackup -h postgres-primary -D /var/lib/postgresql/data -U replicator -vP -W;
        do sleep 2; done &&
        echo 'host replication replicator 0.0.0.0/0 md5' >> /var/lib/postgresql/data/pg_hba.conf &&
        cp /var/lib/postgresql/data/postgresql.conf /var/lib/postgresql/data/postgresql.conf.bak &&
        echo 'hot_standby = on' >> /var/lib/postgresql/data/postgresql.conf &&
        chown -R postgres:postgres /var/lib/postgresql/data &&
        su postgres -c 'pg_ctl -D /var/lib/postgresql/data start' &&
        tail -f /var/lib/postgresql/data/logfile
      "
    environment:
      POSTGRES_USER: replicator
      POSTGRES_PASSWORD_FILE: /run/secrets/replica_password
    secrets:
      - replica_password
    volumes:
      - postgres_replica:/var/lib/postgresql/data
    deploy:
      replicas: 2
      placement:
        constraints:
          - node.labels.db == replica

secrets:
  db_password:
    external: true
  replica_password:
    external: true

volumes:
  postgres_data:
  postgres_replica:

La stack example-voting-app​

  • Cloner l'application example-voting-app ici : https://github.com/dockersamples/example-voting-app

  • Lire le schéma d'architecture de l'app example-voting-app sur Github.

  • Lire attentivement le fichier docker-stack.yml. Ce sont des fichiers Docker Compose classiques avec différentes options liées à un déploiement via Swarm. Quelles options semblent spécifiques à Docker Swarm ? Ces options permettent de configurer des fonctionnalités d'orchestration.

  • Avec docker swarm init, transformer son installation Docker en une installation Docker compatible avec Swarm. Lisez attentivement le message qui vous est renvoyé.

  • Déployer la stack du fichier docker-stack.yml : docker stack deploy --compose-file docker-stack.yml vote

  • docker stack ls indique 6 services pour la stack vote. Observer également l'output de docker stack ps vote et de docker stack services vote. Qu'est-ce qu'un service dans la terminologie de Swarm ?

  • Accéder aux différents front-ends de la stack grâce aux informations contenues dans les commandes précédentes. Sur le front-end lié au vote, actualiser plusieurs fois la page. Que signifie la ligne Processed by container ID […] ? Pourquoi varie-t-elle ?

  • Scaler la stack en ajoutant des replicas du front-end lié au vote avec l'aide de docker service --help. Accédez à ce front-end et vérifier que cela a bien fonctionné en actualisant plusieurs fois.

  • puis spécifier quelques options d'orchestration exclusives à Docker Swarm : que fait mode: global ? N'oubliez pas de redéployer votre Compose file.

  • Avec Portainer ou avec docker-swarm-visualizer, explorer le cluster ainsi créé.

Opérer sur le cluster​

  • Trouver la commande pour déchoir et promouvoir l'un de vos nœuds de manager à worker et vice-versa.

  • Puis sortir un nœud du cluster (drain) : docker node update --availability drain <node-name>

Installons Portainer​

Portainer est une interface web de base pour gérer un cluster docker.

docker service create \
      --name portainer \
      --publish 9000:9000 \
      --constraint 'node.role == manager' \
      --mount type=bind,src=/var/run/docker.sock,dst=/var/run/docker.sock \
      portainer/portainer \
      -H unix:///var/run/docker.sock
  • Listez les services
  • Inspectez le service portainer avec l'option --pretty
  • Ouvrez la page avec firefox http://$(docker-machine ip <machine_manager>):9000 -->

Facultatif : déployer une nouvelle image pour un service de example-voting-app​

Tenter :

  • de rebuild les différentes images à partir de leur Dockerfile,
  • puis d'éditer votre fichier Docker Compose (docker-stack.yml) pour qu'il se base sur l'image que vous venez de reconstruire.
  • et de déployer ces images, potentiellement en faisant varier les options de update_config:. Un message de warning devrait apparaître, pourquoi ?

Facultatif : Gérer les données sensibles dans Swarm avec les secrets Docker​

  • créer un secret avec : echo "This is a secret" | docker secret create my_secret_data

  • permettre l'accès au secret via : docker service create --name monservice --secret my_secret_data redis:alpine

  • lire le contenu secret dans : /var/run/my_secret_data

Facultatif : cluster Postgres haute dispo et Swarm​

Objectif : Déployer un cluster postgres répliqué avec Swarm

Indice : https://www.crunchydata.com/blog/an-easy-recipe-for-creating-a-postgresql-cluster-with-docker-swarm

Conclusion​

Docker swarm est une solution "out of the box" pour monter un cluster Docker.

C'est simple et facile à mettre en place.

Mais cet outil est mal adaptée pour une plateforme mutualisée sur le long terme.

Elle ne permet pas d'obtenir immédiatement une compartimentation logique, des gestions d'utilisateurs, des comportements avancés tels que les permettent Kubernetes.
